H18 トヨタ　ランドクルーザー　 シグナス　タイミングベルト交換

Ｈ１８　ランドクルーザー　シグナス　93600㌔

タイミングベルト交換での入庫です。

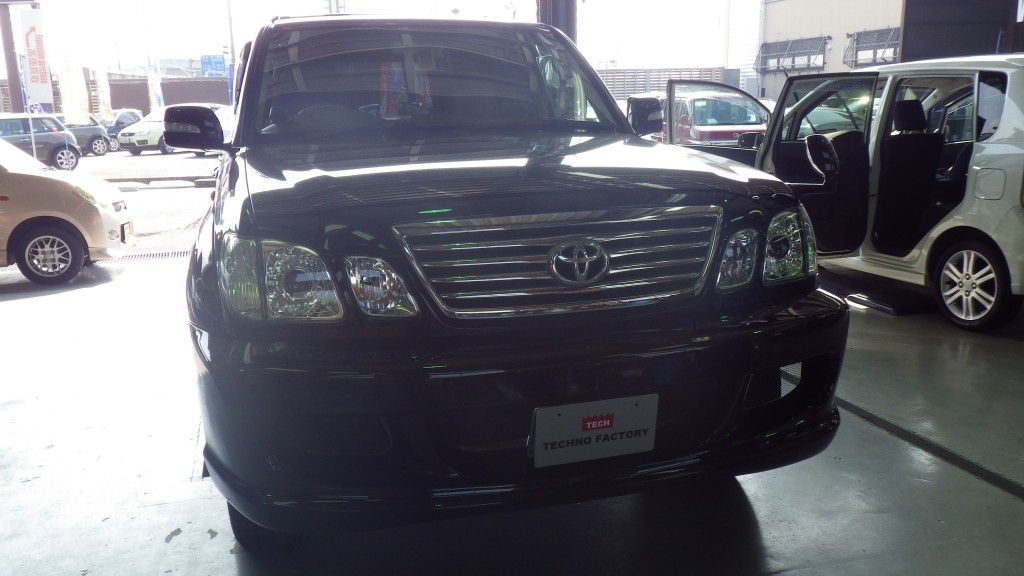

着手前です。

カバーを外しても何も見えませんがとにかく外していきます。

冷却水を抜きます。ウォーターホース等を外すと大量の冷却水が抜けてきます。

電動ファン、ファンベルト等外した状態です。

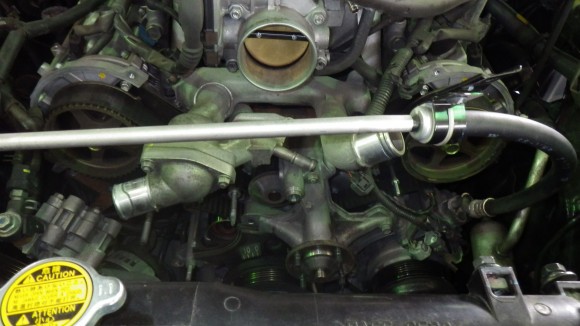

 パワステポンプ、オルタネーター等も外していきます。タイミングカバーが外せました。

見えていませんが下側からエアコンのコンプレッサーのボルトを外します。見えにくいですが外さないと駄目なボルトがあります。

クランクプーリーも無事に外れてタイミングベルトが外れた状態です。

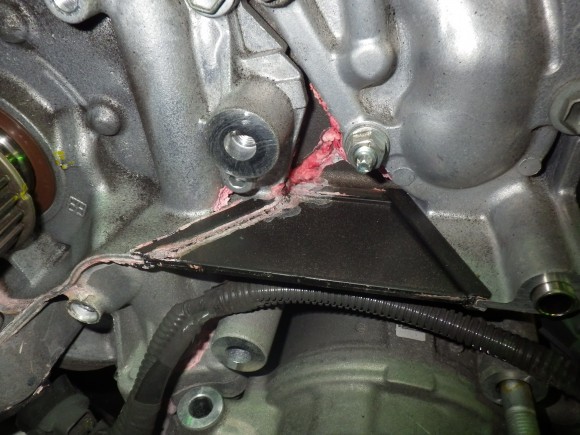

ウォーターポンプから冷却水が漏れています。もちろんですが部品は同時交換で用意してあります。

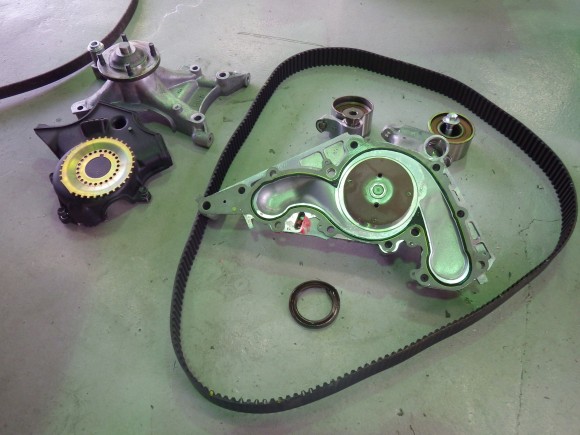

交換した部品などです。ポンプ、ベルト、オイルシールなどです。

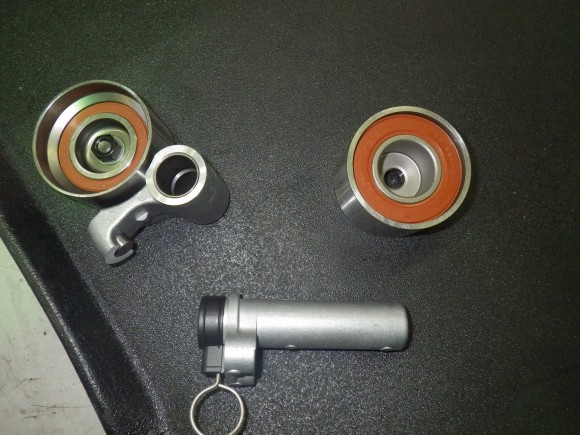

オートテンショナー、プーリー類の新品です。

 ウォーターポンプを装着した状態です。

新旧のタイミングベルトです。ファンベルトより強力なベルトなので見た目では汚れと少し硬化している程度ですが

切れるとエンジン損傷等の重大な事になるので交換時期で必ず替える事が大事です。

一部？のベルトだけかもしれないですが、交換するベルトに位置決めのマークがプリントされていました。

作業側にとっては少し助かります。

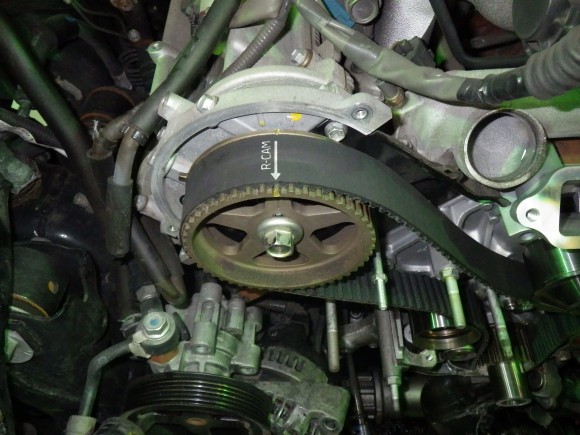

ほぼベルト回りを組んだ状態です。左右のカムプーリー、クランクプーリの位置もしっかり合っています。

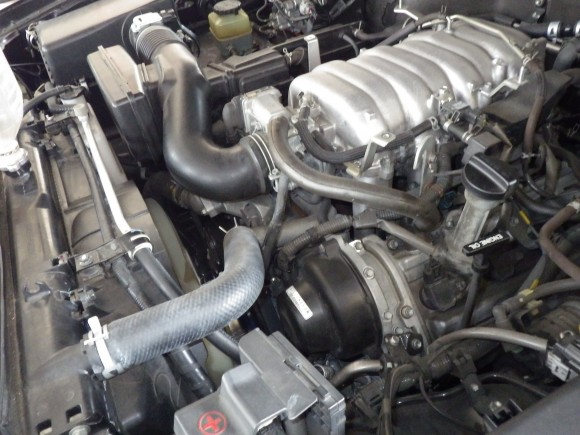

エンジン回りが組み付け完了しました。後は冷却ファンなどを組めば元の状態に戻ります。

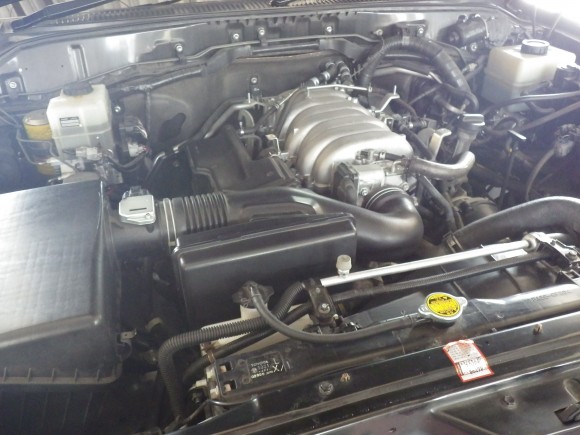

組みあがりました。冷却水を入れて始動させます。

新しい冷却水を充填しました。漏れなど見ながらエア抜きします。

最後にサブタンクの容量をチェックして完成です。

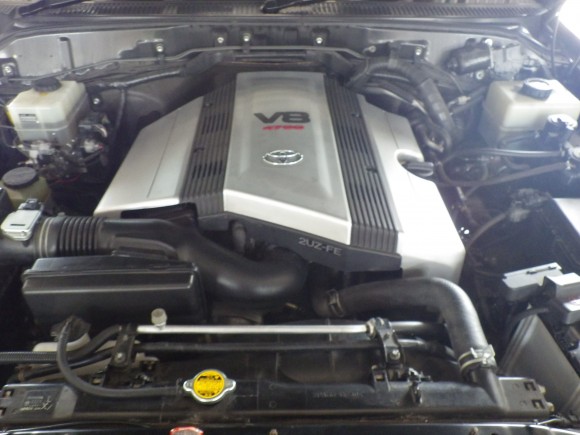

カバーを装着して完了しました。バッテリーを外すとＶＧＲＳランプが点灯するので走行して正常に消えるのを確認しました。

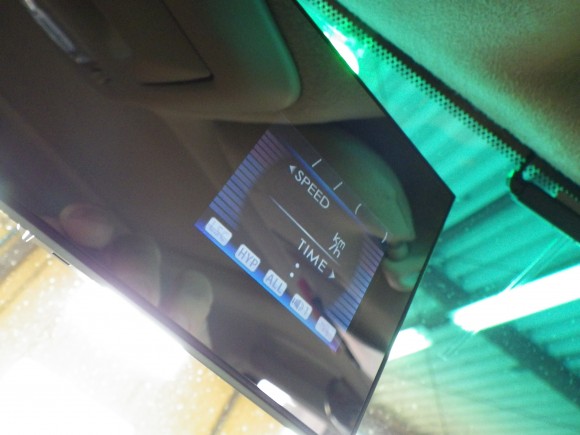

 残り作業ですがレーダーをルームミラータイプに交換します。

配線を処理して無事に装着できました。

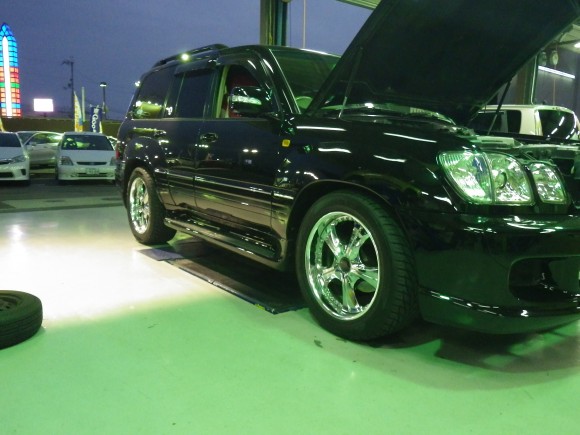

最後にスタッドレスタイヤからサマータイヤに履き替えて作業完了しました。

TECHNO　FACTORY

中田
